二通阀
法兰连接, PN25

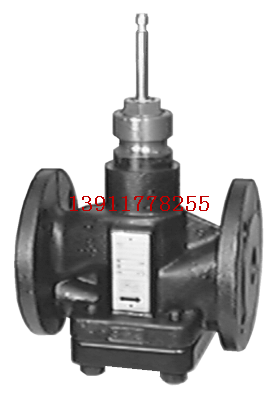

法兰连接二通阀,耐压等级 PN25
• 阀体:球墨铸铁 GGG-40.3
• 公称直径: DN15 - 40 mm
• 流量: k vs 0.16 – 25 m 3 /h
• 阀杆行程 20 mm
• 可与 SQX..., SKD..., SKB... 系列执行器配合安装
• 公称直径>DN50 - 150
用途
适用于区域供热系统、暖通空调系统中作为符合 DIN 32730 标准的控制阀或安全截止阀。
适用于开式系统和闭式系统。
采用标准密封的标准阀门适用于以下介质: |
冷却水 |
冷冻水 |
低温热水 |
高温热水 | − 25…+ 140 °C |
防冻水 |
**达到体积的 50 % 1) 2) |
盐水 1) 2) |
采用特殊密封的特殊阀门适用于以下介质: |
高温热水 |
饱和蒸汽 (最高达到 6 bar abs.) | 140…180 °C |
过热蒸汽 (**达到 6 bar abs.) |
耐热油 |
制冷剂 | 不适用 3) |
1) 0 °C 以下的介质:需要 ASZ6.5 阀杆加热元件,防止密封套内的阀杆冻结。
2) 防冻水和盐水: 最低−20 °C 符合 DIN 3158 标准 (压力容器 I ),或者 最低−25 °C 符合 DIN 3158 标准
(压力容器 II)。
3) 对这些应用,要使用电磁执行器的特制制冷阀;参见技术资料 4700…4799
型号概览
标准版本 |
型号 | DN | kvs | Sv | ∆pvmax. |
[mm] | m3 /h] | | [KPa] |
VVF52.15-0.16 | 15 | 0.16 | 50…100 | 1600 |
VVF52.15-0.2 | 15 | 0.2 | 50…100 | 1600 |
VVF52.15-0.25 | 15 | 0.25 | 50…100 | 1600 |
VVF52.15-0.32 | 15 | 0.32 | 50…100 | 1600 |
VVF52.15-0.4 | 15 | 0.4 | 50…100 | 1600 |
VVF52.15-0.5 | 15 | 0.5 | 50…100 | 1600 |
VVF52.15-0.63 | 15 | 0.63 | 50…100 | 1600 |
VVF52.15-0.8 | 15 | 0.8 | 50…100 | 1600 |
VVF52.15-1 | 15 | 1 | 50…100 | 1600 |
VVF52.15-1.25 1) | 15 | 1.25 | 50…100 | 1600 |
VVF52.15-1.6 1) | 15 | 1.6 | 50…100 | 1600 |
VVF52.15-2 1) | 15 | 2 | 50…100 | 1600 |
VVF52.15-2.5 1) | 15 | 2.5 | 50…100 | 1600 |
VVF52.15-3.2 1) | 15 | 3.2 | 50…100 | 1600 |
VVF52.15-4 1) | 15 | 4 | 50…100 | 1600 |
VVF52.25-5 1) | 25 | 5 | 100…200 | 1600 |
VVF52.25-6.3 1) | 25 | 6.3 | 100…200 | 1600 |
VVF52.25-8 1) | 25 | 8 | 100…200 | 1600 |
VVF52.25-10 1) | 25 | 10 | 100…200 | 1600 |
VVF52.40-12.5 1) | 40 | 12.5 | 100…200 | 1600 |
VVF52.40-16 1) | 40 | 16 | 100…200 | 1600 |
VVF52.40-20 1) | 40 | 20 | 100…200 | 1600 |
VVF52.40-25 1) | 40 | 25 | 100…200 | 1600 |
1) 流量大于 k vs 1.25 m 3 /h 的阀门发货时,也可作为 特殊版本 G ,用于饱和蒸汽/ 过热蒸汽。
适用于型号系列为 SKD… / SKB...的电动液压执行器。
特殊版本 (型号有后缀数字 A 和 G ) |
适用介质和温度 |
|
| 举例: |
高温热水 |
|
| VVF52.25-... A |
饱和蒸汽 (** 6 bar abs.) | 140…180 °C |
| VVF52.25-...G |
过热蒸汽 (** 6 bar abs.) |
耐热油 |
|
| VVF52.25-... A |
DN | = 公称直径 | ∆pvmax. = 当阀杆到达**行程时(阀门全开), |
kvs | = 符合 VDI 2173 标准的额定流量 | 阀门两端允许的**压差 |
Sv | = 符合 VDI 2173 标准的流通能力 |
|
设备组合
阀门 |
|
|
|
| 执行器 1) |
|
|
|
|
| SQX... 2) 3) | SKD... 2) 4) | SKB... 4) |
H100 | ∆pmax | ∆ps | ∆pmax | ∆ps | ∆pmax | ∆ps |
|
[mm] |
|
|
|
| [KPa] |
|
|
|
|
VVF52.15... |
| 1600 |
| 2500 | 1600 |
| 2500 |
| 2500 |
|
VVF52.25... | 20 | 1200 |
| 1500 |
|
|
| 2250 | 1600 |
|
|
|
VVF52.40... |
| 400 |
| 500 | 700 |
|
| 750 |
| 2000 |
|
|
技术资料 |
|
| 4554 |
|
|
| 4561 |
| 4564 |
|
|
|
1) 可选执行器: • AC 24V/ AC 230 V,三位控制信号(浮点式)
• AC 24 V, 带比例位置信号,DC 0…10 V 或 DC 4…20 mA。
2) 最高介质温度 140 °C
3) ∆p max 和 ∆p 值适用于 SQX32... / SQX82... 和 SQX62 新执行器
1999 年 1 月起可订货
4) 可用在 特殊版本 G 的组合中,用于饱和蒸汽/ 过热蒸汽
H 100 = 阀和执行器的 100% 行程
∆p max = 在整个行程范围内执行器可以保持正常工作时,阀门两端的**允许压差
∆p s = 保证执行器可以安全关闭的前提下,阀门两端的**允许压差(关断压力)
VVF52...G 阀( 用于热蒸汽/ 过热蒸汽) 不能与气动执行器一起使用。
机械设计

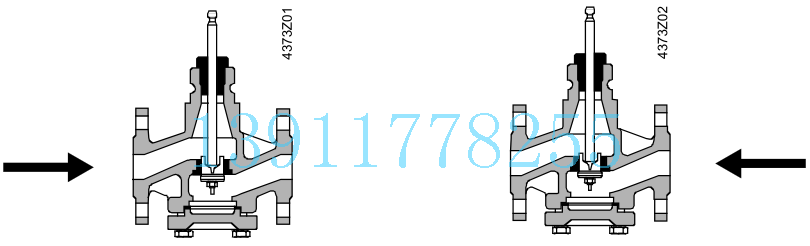

阀体剖面

标准版 VVF52... 特殊版 VVF52...G
用于 − 25… + 140 °C 的冷却水、冷冻水、 用于**达到 6 bar abs.的饱和蒸汽
低温热水、高温热水、 和过热蒸汽,
防冻水和盐水。 温度从 140 °C 到 180 °C 。
根据标准尺寸,需要使用打孔的插头直接连接到阀杆上。
阀座和阀体螺纹连接,用特殊的密封材料密封。
二通座阀不可以通过拆除阀底的法兰式盲板来当作三通阀使用。
处置
由于使用了不同的材料类型,在舍弃处置前务必将阀门拆开,并按不同材料类型分类。
选型

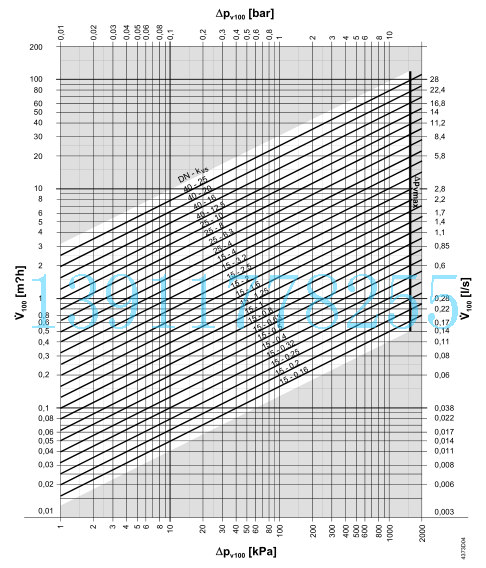

流量曲线图

∆p vmax. = 在整个行程范围内执行器可以保证正常工作时,阀门两端的**允许压差
∆p v100 = 阀门全开且流量为 & V 100 时阀门两端的压差。单位为 kPa 或 bar
&
V 100 = 流量,以米
3 /小时 或 升/秒 为单位
100 KPa = 1 Bar ≈ 10 mWG
阀门的流量特性
\
阀门的流量特性
0…30 % ⇒ 线性
30…100 % ⇒ 符合 VDI / VDE 2173 标准
n gl = 3
气穴现象

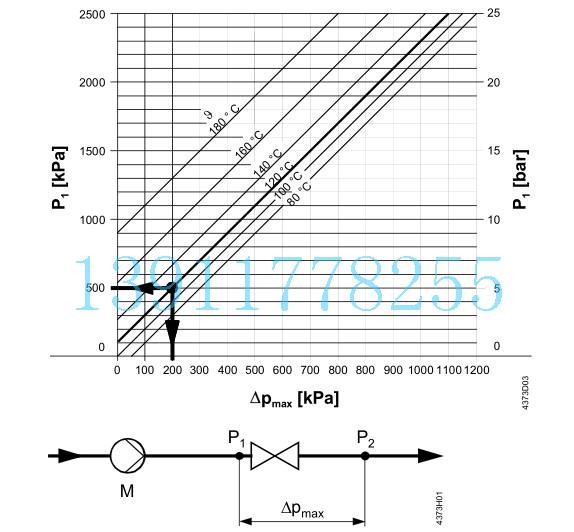

气穴现象会增加阀塞和阀座的磨损,同时产生噪声。按下图说明,不超过压力差,并遵守
所列的静态压力,您就可避免气穴现象。

100 KPa = 1 Bar ≈ 10 mWG
ϑ = 水温
∆p max = 接近关闭阀的压差,
此压差可大大避免气穴现象
P 1 = 阀上游的压力 k P 1 = P 2 + ∆p max
P 2 = 系统压力 + 现有蒸汽压力
M = 泵
例如:
阀上游的压力 P 1 : 500 Kpa (5 Bar)
水温: 120 °C
上图(实例)显示,接近关闭阀门允许的**压差为
200 Kpa (2 Bar)

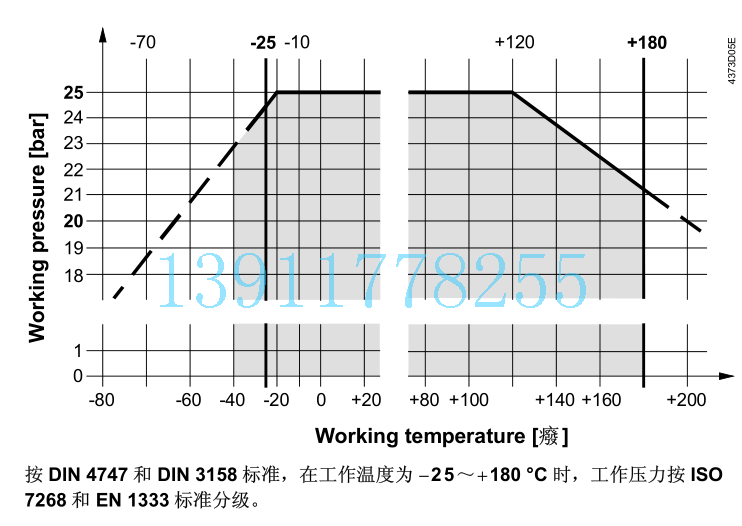

工作压力和温度

注意事项
工程
建议将阀门安装在回水管上,因为在供暖系统中,回水管的温度较低。这样可以延长阀芯
密封的寿命。
水质要求符合 VDI 2035 标准
在开式系统中,存在因水垢沉积导致阀塞抱死的可能(阀杆不能正常起落)。因此,在此
类应用中,应选用驱动力较大的 SKB…或 SKC…系列的执行器。此外,必须定期(每星期
二至三次)驱动阀杆运行。
注意:阀门的上游必须安装过滤器。
我们经常建议在闭式系统中,阀前也要安装过滤器来增强阀门的工作可靠性。
介质温度低于 0°C 时,需使用 ASZ6.5 电子阀杆加热元件来防止密封套内的阀芯冻结。出
于安全性的考虑,该加热元件的工作电压设计为 AC 24 V,功率为 30 W。
安装
阀门和执行器可以简单地在安装位置上组装起来。既不需要特殊的工具,也不需要做任何
调整。
阀门出厂时均附有安装说明书。

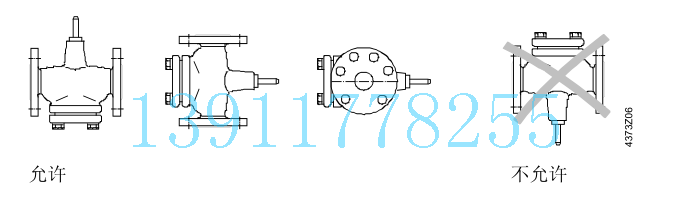

安装位置

水流方向
安装时, 要注意阀的水流方向标记。
VVF52... 右箭头
VVF52...G (用于蒸汽 左箭头
调试
在执行器已经正确安装完毕后才可以调试阀门。
阀杆收缩: 流量增加
阀杆伸长: 流量减少
维修
对执行器进行维修时,应遵循以下顺序:首先关掉水泵并切断水泵电源;关闭截止阀,排
空水管内的水以降低水管内的压力,使水管(热水管)自然冷却。从接线端上拆除电气接
线。注意在对阀门再次调试前需先正确安装执行器
技术数据
功能参数
PN (耐压)等级PN25
阀门流量特性
0…30 %线性
30…100 %ngl = 3,符合 VDI / VDE 2173 标准
漏泄率kvs 值的 0…0.02 %,符合 VDE / VDI 2173 标准
允许工作压力 | 2500 Kpa (25 Bar), ISO 7268 / EN 1333 在− 25 ~ + 180 °C 的范围内 |
| 符合 DIN 4747 / DIN 3158 标准 |
| 法兰连接 | ISO 7005 (PN25/PN16) |
| 行程 | 20 mm |
材质 | 阀体 | GGG-40.3,符合 DIN 1693标准 |
| 阀座、阀塞、阀杆 | 不锈钢 |
| 密封环标准版 |
黄铜 |
| 特殊版 密封材料 | 不锈钢 EPDM-O 型环, PTFE 护套 |

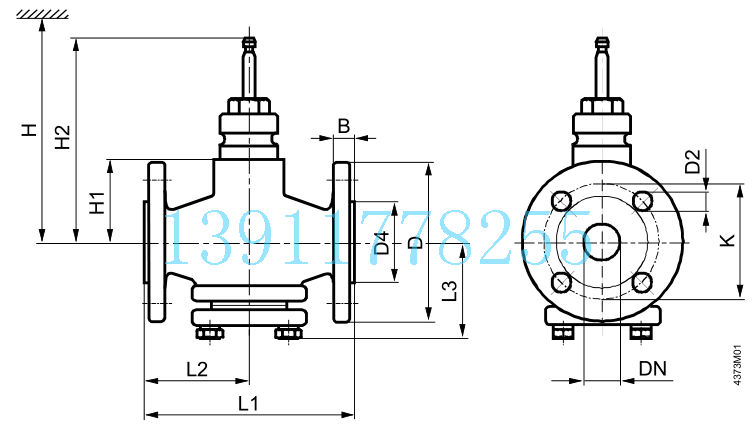

尺寸

DN | B | D | D2 | D4 | H1 | H2 | K | L1 | L2 | L3 | 重量 |
[mm] | | 直径 | 直径 | 直径 | | | | | | | [Kg] |
15 | 16 | 95 | 14 (4x | 46 | 64 | 160.5 | 65 | 130 | 65 | 69 | 4 |
25 | 18 | 115 | | 65 | | | 85 | 160 | 80 | 73 | 5.4 |
40 | 20 | 150 | 19 (4x | 84 | 57 | 153.5 | 110 | 200 | 100 | 97.5 | 8.9 |
DN [mm] | H |
| SQX... | SKD... | SKB... |
15 | > 489 | > 564 | > 639 |
25 | > 489 | > 564 | > 639 |
40 | > 482 | > 557 | > 639 |
DN = 公称直径
H = 总执行器高度加上安装、连接、运行 最小安装空间或维护所需的到天花板 或墙壁的距离
H1 = 由水管中心线到执行器安装边(上边缘)的距离
H2 = 阀门全关时的位置 (意味着阀杆完全伸出)
尺寸单位:毫米
型号概览:(VVF52...)
型号 | DN | Kvs(m³/h) | Sv | δPvmax【Kpa】 |
VVF52.15 VVF52.15-G | 15 | 1.6 2.5 3.2 | 50...100 | 1600 |
VVF52.25 VVF52.25-G | 25 | 5.00 6.3 8.00 10.00 | 100...200 | 1600 |
VVF52.40 VVF52.40-G | 40 | 12.5 16.00 20.00 25.00 | 100...200 | 1600
|
