VVF40...系列西门子电动调节阀
VVF40...系列西门子电动调节阀-详细介绍：
水用两通阀，法兰连接，PN16，行程20mm/40mm
VVF41...系列西门子电动调节阀适用于区域供热系统、暖通空调系统中作为符合DIN 32730标准的控制阀或安全截止阀。适用于开式系统和闭式系统。
- 适用于闭式循环系统中，冷冻水和低温热水的的控制
材质：铸铁
阀芯：≤DN40铬镍钢/黄铜
≥DN50铬镍钢/青铜
承压：PN16
低温：-10°C
高温：150°C
阀杆行程：≤DN80：20mm
≥DN100：40mm
型号概览：（VVF40...）
| 公称直径
mm | Kvs
流量系数
[m3/h] |
SQX |
SKD |
SKB |
SKC |
| 型 号[两通阀] | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps |
VVF40.15-1.9
VVF40.15-2.5
VVF40.15-3
VVF40.15-4 | 15 | 1.9
2.5
3
4 | 300 | 1600 | 300 | 1600 | 300 | 1600 |
|
|
VVF40.25-5
VVF40.25-6.3
VVF40.25-7.5
VVF40.25-10 | 25 | 5
6.3
7.5
10 | 300 | 1550 | 300 | 1600 | 300 | 1600 |
|
|
VVF40.40-12
VVF40.40-16
VVF40.40-19
VVF40.40-25 | 45 | 12
16
19
25 | 300 | 525 | 300 | 775 | 300 | 1600 |
|
|
VVF40.50-31
VVF40.50-40 | 50 | 31
40 | 300 | 325 | 300 | 475 | 300 | 1300 |
|
|
VVF40.65-49
VVF40.65-63 | 65 | 49
63 | 175 | 275 | 275 | 275 | 300 | 750 |
|
|
VVF40.80-78
VVF40.80-100 | 80 | 78
100 | 100 | 175 | 175 | 175 | 300 | 500 |
|
|
VVF40.100-124
VVF40.100-160 | 100 | 124
160 |
|
|
|
|
|
| 200 | 300 |
VVF40.125-200
VVF40.125-250 | 125 | 200
250 |
|
|
|
|
|
| 150 | 200 |
VVF40.150-300
VVF40.150-315 | 150 | 300
315 |
|
|
|
|
|
| 100 | 125 |
△Pmax阀门最大允许压差；△Ps阀门关闭压差
二通阀，法兰连接，
PN16 ，VVF40…
• GG20/GG25 球墨铸铁
• DN15 ~ DN150 mm
• Kvs 1.9 ~ 300 m 3 /h
• 20 mm 或 40mm 行程
• 可与 SQX… SKD… SKB… SKC 执行器配套使用
应用
作为控制阀门或关断阀门，应用于供热、通风、空调系统，参考 DIN32730 标准
只能应用于闭式系统。
介质
使用标准阀杆密封的标准型号:
| 冷 冻 水 | −25 ... +130 °C |
| 低 温 热 水 | −25 ... +130 °C |
| 高 温 热 水 | −25 ... +130 °C |
| 水 与 防 冻 液，最 大 大 50%容积比率 1) 2) | −25 ... +130 °C |
| 溴 化 锂 溶 液 1) 2) | −25 ... +130 °C |
1) 温度低于 0 度的介质，必须安装阀杆加热器 ASZ6.5，以防止冻结
2) 加入防冻液的水溶液，最低 –10 度参考 DIN3158（class I ）标准，最低 –25 度参
考 DIN3158（class II）标准。
类型
标准类型
| 类 型 | DN | k vs | S v | ∆ p v max |
| [mm] | [m 3 /h] |
| [kPa] |
| VVF40.15-1.9 | 15/10 | 1.9 | > 50 | 100 |
| VVF40.15-3 | 15 | 3 | > 50 | 100 |
| VVF40.25-5 | 25/20 | 5 | > 50 | 100 |
| VVF40.25-7.5 | 25 | 7.5 | > 50 | 100 |
| VVF40.40-12 | 40/32 | 12 | > 50 | 100 |
| VVF40.40-19 | 40 | 19 | > 100 | 100 |
| VVF40.50-31 | 50 | 31 | > 100 | 100 |
| VVF40.65-49 | 65 | 49 | > 100 | 100 |
| VVF40.80-78 | 80 | 78 | > 100 | 100 |
| VVF40.100-124 | 100 | 124 | > 100 | 100 |
| VVF40.125-200 | 125 | 200 | > 100 | 100 |
| VVF40.150-300 | 150 | 300 | > 100 | 100 |
DN = 标称直径
k vs = 标称流量
S v = 范围系数
∆p v max =阀门在全部行程中两端能承受的最大压差
附件：ASZ6.5 电子加热器, AC 24 V, 在介质温度低于 0 度时使用
兼容

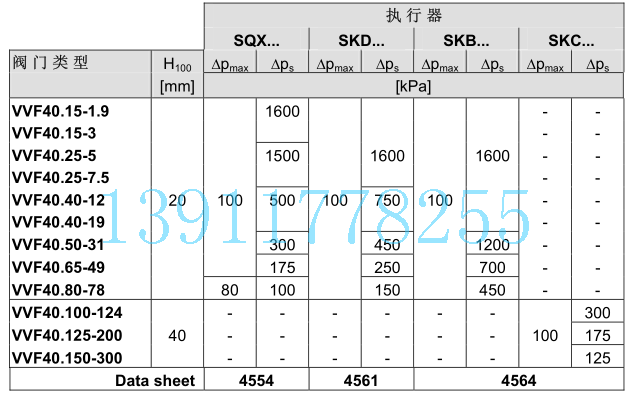

SKB…, SKC…, SKD…与 SQX 系列执行器有如下型号:
• AC 24 V / AC 230 V 3 位控制信号
• AC 24 V with a DC 0 ...10 V or DC 4 ... 20 mA 比例控制信号
H 100 = 阀门和执行器全开(100%)的行程
∆p max = 电动阀门在全部行程中两端能承受的最大压差
∆p s = 电动阀门在关闭时两端能承受的最大压差（关闭压力）
气动执行 请联系北京沈高阀业有限公司
机械设计
阀门切面
有导向的抛物线活塞，与阀杆连接在一起，
阀座与阀体安装在一起.
VVF40…阀门不能通过拆除法兰而当作三
通阀门使用
阀门不能通过拆除法兰而当作三
通阀门使用.
丢弃 阀门丢弃前必须按其不同成份拆开后丢弃.
选型

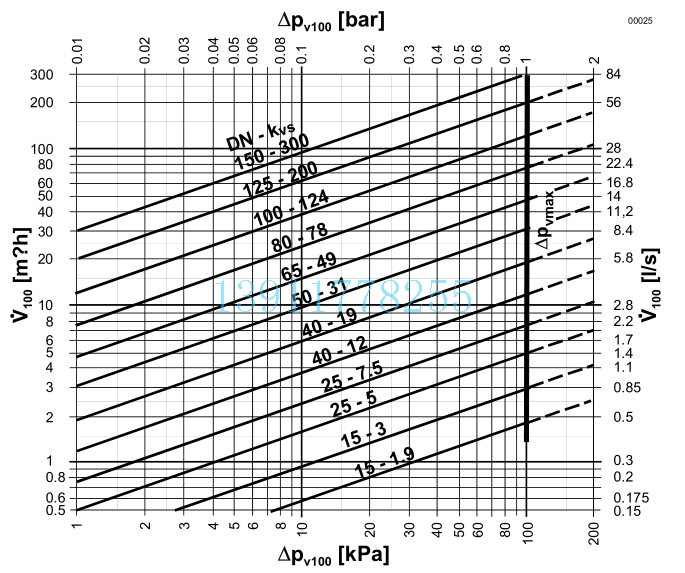

流量图
100 kPa = 1 bar ≈ 10 mWG
∆p v max = 电动阀门在全部行程中两端能承受的最大压差.
∆p v 100 = 在 V100 流量上通过全部打开的阀门两端压差，kPa 或者 bar
&
V 100
= 流量 单位: m 3 /h or in l/s

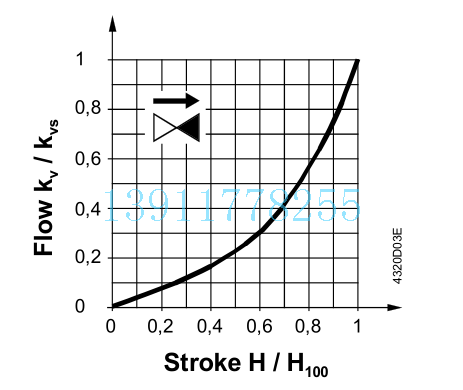

阀 门 特 性
阀 门 特 性:
0 ... 30 % ⇒ 线 性
30 ... 100 % ⇒ n gl = 3
VDI /VDE2173

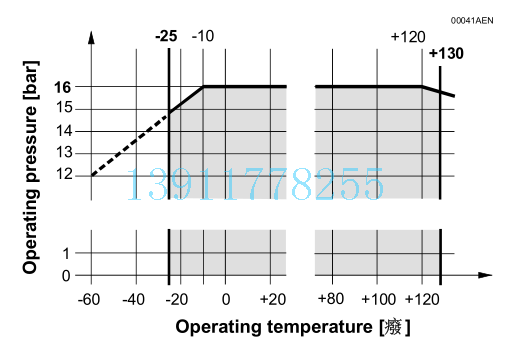

工 作 压 力 与 温 度
在运行温度-25~+125 度，工作压
力按照 ISO7268 和 EN1333 分
类，符合 DIN4748 和 DIN3158
工程应用
• 在加热系统工作时，阀门最好安装在返回的管路，这样密封垫运行在较低的温度，可
以延长其寿命.
• 水质应该参照 VDI2035 标准
• 建议：为了增加阀门的可靠性，请在阀门入口前安装过滤器
阀 杆 加 热 器
在介质低于 0 度时，必须安装阀杆电加热器 ASZ6.5 以免阀杆冻结，为安全起见，电加
热器的工作电压是 AC 24V。
安 装
阀门与执行器可在现场方便地安装，无须特殊工具及调整。
安装说明与阀门包装在一起。
安装方向
流向：安装阀门时请注意阀体上箭头方向。
调 试
只有在正确安装了执行器之后才可以调节阀门。
• 阀杆缩回: 流量增加
• 阀杆伸出: 流量减少
维 护
当维修阀门时，关掉水泵和电源，关断管路中的主要截止阀，泄掉管路中介质压力并冷
却下来。如果必要，请断开连接端子的导线，阀门只有在执行器正确安装时才可重新调
试。
技 术 数 据

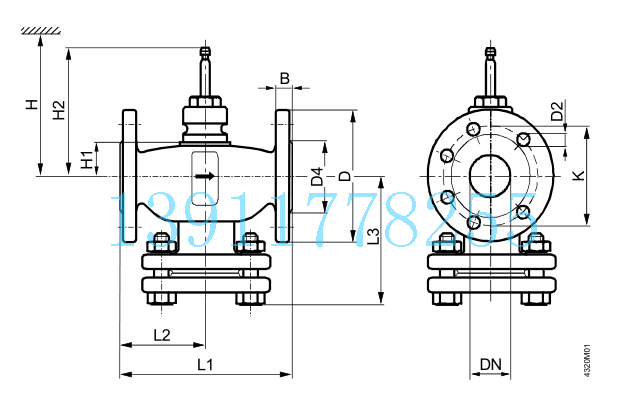

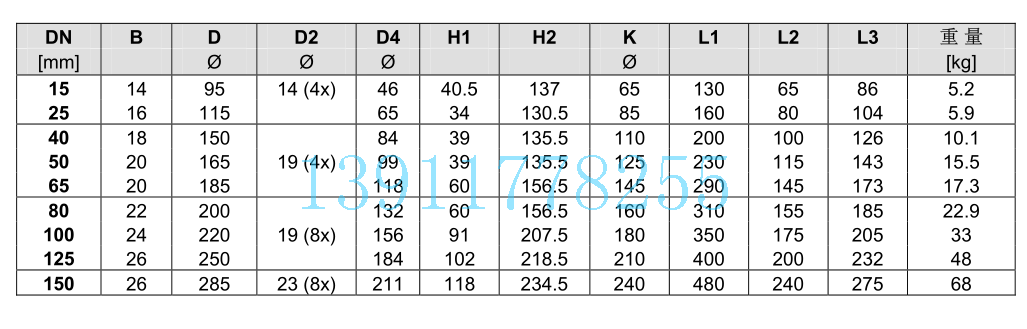

尺 寸：所有尺寸均为 mm
DN = 标称直径

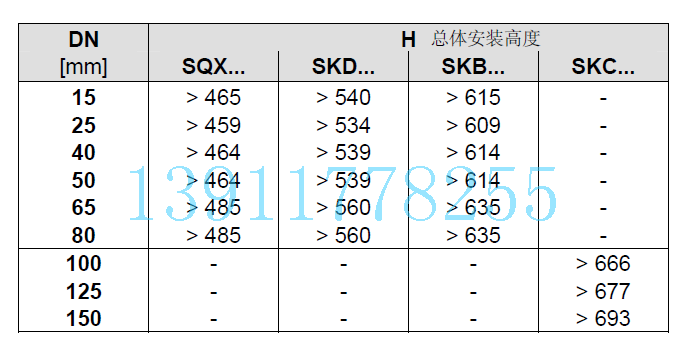

H = 加上执行器以及为安装、接线、运行、维修留出的墙壁或天花的最小举例的全部高度
H 1 = 从管道中心算起的安装高度，由执行器低边沿开始计算
H2 = 阀门在阀杆全部伸出的高度，即关阀位的高度
