VVF529..系列电动二通阀

西门子蒸汽调节阀VVF529..系列-详细介绍:
二通阀
法兰连接, PN25
VVF529...
• 阀体:球墨铸铁GJS-400-18-LT
• 公称直径: DN50…DN150
• 流量: kvs 31…300 m3/h
• 阀杆行程: 20 mm或40 mm
• 可配执行器型号SKD... SKB... 和 SKC...
应用
适用于区域供热系统、暖通空调系统中的控制阀或安全截止阀。适用于开式系统和闭式
系统。
介质
冷却水
冷冻水
低温热水 高温热水 +1…+220 °C
防冻水 盐水
饱和蒸汽 1)
(1) 蒸汽阀的使用受制于下列参数: 进口的蒸汽必须是饱和蒸汽(干度值0.98),正压 p1 = 1.6 MPa,带亚临界的压力梯度
型号概览
型号 DN kvs ∆pvmax
[m3/h] [KPa]
VVF529.50K 50 31 1600
VVF529.65K 65 49
VVF529.80K 80 78
VVF529.100K 100 124
VVF529.125K 125 200
VVF529.150K 150 300
k vs 在差压 100 KPa (1 Bar)下, 冷水(5…30 °C) 通过全开阀(H 100 )的 额定流量,
∆p v max 当阀杆到达**行程时(阀门全开), 阀门两端允许的**压差
兼容性
只适用与西门子的电动液压执行器型号SKD…, SKB… 和SKC… 连接。
阀门 | H100 |
|
|
| 执行器 1) |
|
|
|
|
|
| SKD... 2) | SKB... |
| SKC... |
|
|
| ∆pmax | ∆ps | ∆pmax |
| ∆ps | ∆pmax | ∆ps |
|
[mm] | [KPa] | [KPa] | [KPa] | [KPa] | [KPa] | [KPa] |
|
VVF529.50K | 20 |
| 1600 | 1600 | 1600 | 2500 |
|
|
|
VVF529.65K |
VVF529.80K | 40 |
|
|
|
|
|
| 1600 | 2500 |
|
VVF529.100K |
VVF529.125K |
VVF529.150K |
技术资料 |
|
| 4561 / 4563 |
|
| 4564 / 4566 |
|
|
1) 可选执行器:
• AC 24V 或 AC 230 V,带三位控制信号, 带或不带弹簧复位,带或不带辅助开关。
• AC 24 V,带DC 0…10 V或直流4…20 mA 的比例控制信号。
2) 适用于温度最高达到140 °C 的介质。
H100 = 阀和执行器的100 % 行程
Δpmax = 在整个行程范围内执行器可以保持正常工作时,阀门两端的**允许压差 (推荐的**工作压差)
Δps = 保证执行器可以安全关闭的前提下,阀门两端的**允许压差(关断压力)
机械设计

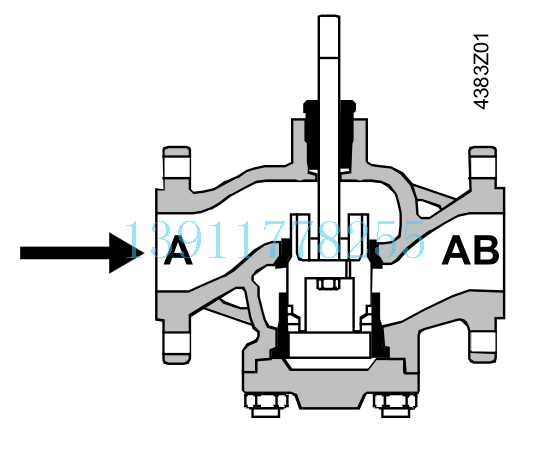

阀的剖面

选型
流量曲线图

∆p v max = 在整个行程范围内执行器可以保证正常工作时,阀门两端的**允许压差
∆p v 100 = 阀门全开且流量为 & V 100 时阀门 A → AB 两端的压差。
&
V 100
= 通过全开阀(H 100 ) 的 流量
100 KPa = 1Bar ≈ 10 mWG
1m 3 /h = 0,278 l/s,水温在 20 °C 时

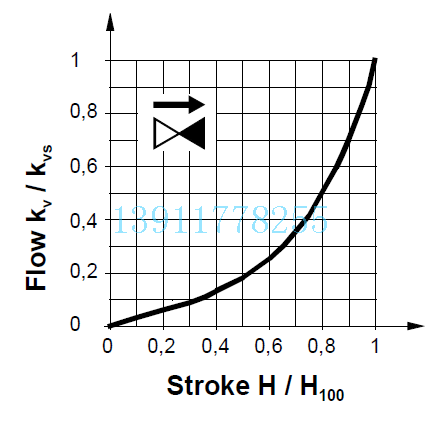

阀门的流量特性

阀门的流量特性:
0…30 % → 线性
30…100 % → 符合 VDI / VDE 2173 标准, n gl = 3

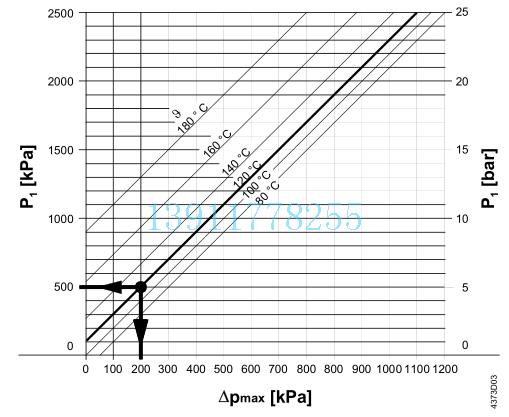

气穴现象
气穴现象会增加阀塞和阀座的磨损,同时产生噪声。按下图说明,不超过压力差,并遵
守所列的静态压力,您就可避免气穴现象。

100 KPa = 1Bar ≅ 10 m WG
ϑ = 水温

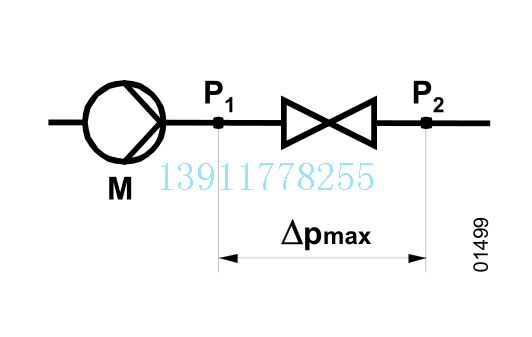

∆p max = 阀门完全关闭的压差,
在此压力下,能够**限度地避免气穴现象
P 1 = 阀门进口的压力 P 1 = P 2 + ∆p max
P 2 = 系统压力 + 现有蒸汽压力
M = 泵

阀门进口的压力P1 : 500 KPa (5 Bar)
举例:
水温: 120 °C
从上图可见, 阀门完全打开时,**允许压差为200 Kpa (2Bar)。

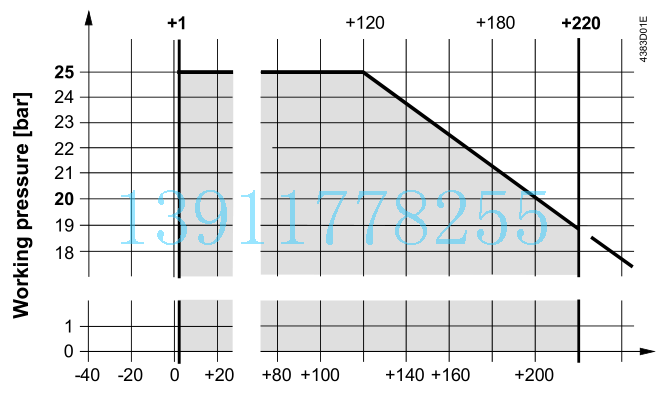

工作压力和温度

按 DIN 4747 和 DIN 3158 标准,在工作温度为 +1…220°C 时,工作压力按 ISO 7268
和 EN 1333 标准分级。
型号概览:(VVF529...K)
| 公称直径 mm | Kvs 流量系数 [m3/h] | SQX | SKD | SKB | SKC |
型 号[两通阀] |
|
| △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps |
VVF529.50K | 50 | 31 | - | - | 1600 | 1600 | 1600 | 2500 |
|
|
VVF529.50K | 65 | 49 | - | - | 1600 | 1600 | 1600 | 2500 |
|
|
VVF529.50K | 80 | 78 |
|
|
|
|
|
| 1600 | 2500 |
VVF529.50K | 100 | 124 |
|
|
|
|
|
| 1600 | 2500 |
VVF529.125K | 125 | 200 |
|
|
|
|
|
| 1600 | 2500 |
VVF529.150K | 150 | 300 |
|
|
|
|
|
| 1600 | 2500 |
注意事项
工程
建议将阀门安装在回水管上,因为在供暖系统中,回水管的温度较低。这样可以延长阀
芯密封的寿命。
水质要求符合 VDI 2035 标准。
在开式系统中,存在因水垢沉积导致阀塞抱死的可能(阀杆不能正常起落)。因此,在
此类应用中,应选用驱动力较大的 SKB…或 SKC…系列的执行器。此外,必须定期(每星
期二至三次)驱动阀杆运行。
注意:阀门的上游必须安装过滤器。
安装
阀门和执行器可以简单地在安装位置上组装起来。既不需要特殊的工具,也不需要做任
何调整。
阀门出厂时均附有安装说明书。
安装方向
水流方向:安装阀门时, 要注意阀上的水流方向标记
调试
只有在执行器已经正确安装完毕后才可以调试阀门。
阀杆收缩: 流量增加
阀杆伸长: 流量减少
维修 对执行器进行维修时,应遵循以下顺序:首先关掉水泵并切断水泵电源;关闭截止阀,
排空水管内的水以降低水管内的压力,使水管(热水管)自然冷却。从接线端上拆除电
气接线。注意在对阀门再次调试前需先正确安装执行器。
处置
处置前,阀门必须拆成各种构件再进行处理。
工作参数 | | |
| |
PN (耐压)等级 | PN25 |
| 阀门流量特性 | |
0…30 % | |
30…100 % | 线性 |
| |
| ngl = 3,符合 VDI/VDE 2173 标准 |
| 漏泄率 | kvs < 0.05 %,符合 VDI 2174 标准 |
| 可达范围 Sv | > 50,符合 VDI 2173 标准 |
| 允许的工作压力 | 2500 KPa (25 Bar), 符合 ISO 7268 / EN 1333 标准 |
| 工作压力 | DIN 4747 / DIN 3158 标准,在+1…+220 °C 范围内 |
| 行程 | |
DN50…65 | |
| |
DN80~150 | |
| 20 mm |
| 40 mm |
材质 | 阀体 | 球墨铸铁 EN-GJS-400-18-LT |
阀座、阀塞和阀杆 盖 | 不锈钢 不锈钢 |
| |
密封环 | PTFE 套筒 |
尺寸/重量 | 尺寸 | 见“尺寸”(表) |
| 法兰连接 | 符合 DIN EN 1092-2 (PN25) 标准 |
| 重量 | 见“尺寸”(表) |
工业标准 | 满足 CE 认证 | |
|
97/23/EC |
S v 可达范围 k vs / k vr
k vs 冷水(5 ... 30 °C)通过全开阀(H 100 )的额定流量,
按压差 100 KPa (1 Bar) 计算
k vr 最小 k v 值, 在该值下,仍能保持流量特性,
按压差 100 KPa (1Bar)计

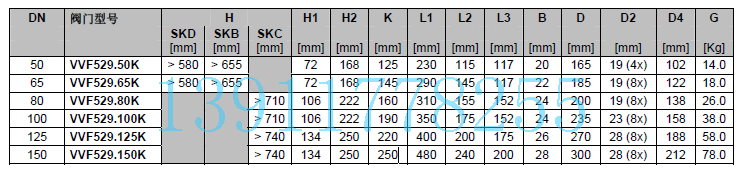

尺寸

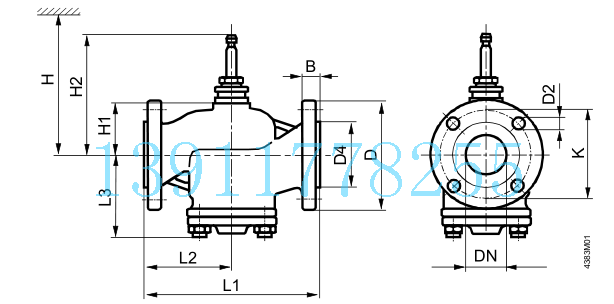

H = 总执行器高度加上安装、连接、运行最小安装空间或维护所需的到天花板或墙壁的距离
H1 = 由水管中心线到执行器安装边(上边缘)的距离
H2 = 阀门全关时的位置 (意味着阀杆完全伸出)
