| 产品名称: | VVF45..西门子电动调节阀 | 规 格: | DN65--DN150 | 产品类别: | 西门子电动阀 | 产品备注: | 两通阀,法兰连接,PN16,行程20mm/40mm,用于热水或蒸汽 |

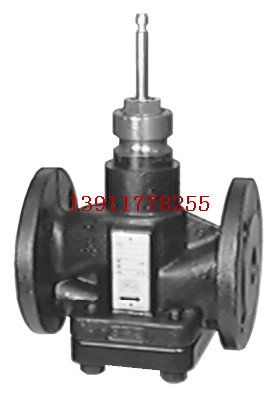

| VVF45..法兰调节阀 |
|
| 二通阀 法兰连接, PN16 法兰连接二通阀,耐压等级 PN16 • 阀体:球墨铸铁 GGG-40 • 公称直径:DN50 …150 mm • 流量 K vs :19…300 m3/h • 阀杆行程:20 或 40 mm • 可与 SKB 系列、SKC 系列执行器配合安装 • 公称直径 DN15…40mm 的同类阀门,请参见技术资料 4373 用途: 适用于区域供热系统、暖通空调系统中作为符合 DIN 32730 标准的控制阀或安全截止 阀。适用于开式系统和闭式系统。 |
|
| 型号概览:(VVF45...)
| 公称直径 mm | Kvs 流量系数 [m3/h] | SQX | SKD | SKB | SKC | 型 号[两通阀] |
|
| △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | △Pmax | △Ps | VVF45.49 VVF45.50 | 50 | 19 31 | - | - | - | - | 1200 | 1600 |
|
| VVF45.65 | 65 | 49 |
|
|
|
|
|
| 1000 | 1600 | VVF45.80 | 80 | 78 |
|
|
|
|
|
| 700 | 1600 | VVF45.90 | 100 | 124 |
|
|
|
|
|
| 450 | 1600 | VVF45.91 | 125 | 200 |
|
|
|
|
|
| 300 | 1600 | VVF45.92 | 150 | 300 |
|
|
|
|
|
| 200 | 1600 |
△Pmax阀门**允许压差;△Ps阀门关闭压差 |
|
|
|
介质
采用标准密封的标准阀门适用于以下介质:
冷却水 |
冷冻水 |
低压热水 | − 25 ... + 140 °C |
高压热水 |
防冻水, **不能超过体积的 50% 1) 2) |
盐水 1) 2) |
采用特殊密封的特殊阀门适用于以下介质: |
高温热水 |
饱和蒸汽( 绝对压力不超过 6 bar) | 140 ... 180 °C |
过热蒸汽( 绝对压力不超过 6 bar) 耐热油 |
1) 介质温度低于 0°C 时:需要 ASZ6.5 阀杆加热元件来防止密封套内的阀杆冻结
2) 防冻水和盐水:最低-10°C 符合 DIN 3158 标准(压力容器 I) 或 最低-25°C 符合 DIN 3158
标准(压力容器 II)
3) 对于这些应用,应使用带电磁式执行器的特制制冷剂阀,请参见技术资料 4700…4799
型号概览
标准版本 |
型号 | DN | kvs | Sv |
| ∆pvmax. |
| [mm] | ] |
|
| [kPa] |
VVF44.49 | 50/40 | 19 | > 50 |
| 1200 |
VVF45.50 | 50 | 31 |
|
|
|
VVF45.65 | 65 | 49 |
|
| 1000 |
VVF45.80 | 80 | 78 | > 100 |
| 700 |
VVF45.90 | 100 | 124 |
|
| 450 |
VVF45.91 | 125 | 200 |
|
| 300 |
VVF45.92 | 150 | 300 |
|
| 200 |
特殊版本 (型号有后缀数字 4) |
适用介质和温度范围 |
| 举例 |
高压热水 |
饱和蒸汽( 绝对压力不超过 6 bar) |
过热蒸汽( 绝对压力不超过 6 bar) | 140 ... 180 °C | VVF45.504 |
耐热油 |
DN = 公称直径∆pvmax. = 当阀杆到达**行程时(阀门全开),阀门两端允许的**压差
kvs = 符合 VDI 2173 标准的额定流量
Sv = 符合 VDI 2173 标准的流通能力
附件:电子阀杆加热元件,AC 24 V,介质温度低于 0 °C 时需选用: ASZ6.5
组合设备
阀门 |
|
|
|
执行器 1) |
|
|
| SKB... |
| SKC... |
H100 | ∆pmax |
| ∆ps | ∆pmax | ∆ps |
[mm] |
|
|
| [kPa] |
|
VVF45.49 | 20 | 1200 | 1600 |
|
VVF45.50 |
VVF45.65 |
|
|
|
| 1000 |
|
VVF45.80 |
|
|
|
| 700 |
|
VVF45.90 | 40 |
|
|
| 450 | 1600 |
VVF45.91 |
|
|
|
| 300 |
|
VVF45.92 |
|
|
|
| 200 |
|
技术资料 |
|
|
|
| 4564 |
|
1) 可选执行器:• AC 24 V / AC 230 V 电源 三位控制信号(浮点式)
• AC 24 V 比例(位置)控制信号 DC 0...10 V 或 DC 4...20 mA H100= 阀门和执行器的 100%行程
∆pmax = 在整个行程范围内执行器可以保持正常工作时,阀门两端的**允许压差。
∆ps= 保证执行器可以安全关闭的前提下,阀门两端的**允许压差(关断压力)。
气动执行器不可以安装在 VVF45 系列阀门上。
机械设计

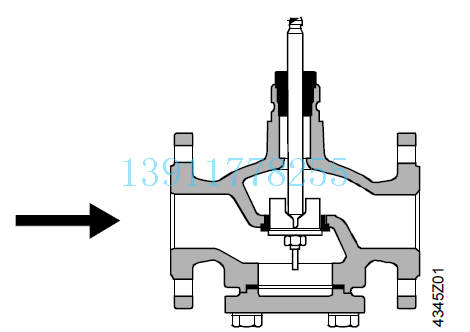

阀体剖面

对于所有的标成规格,均设计有一个开有导
向孔的阀塞与阀杆直接联接。
阀座通过特殊的密封材料直接贴附在阀体
上。
注意:二通座阀不可以通过拆除阀底的法兰式盲板来当作三通阀使用。
处置:由于使用了不同的材料类型,在舍弃处置前务必将阀门拆开,并按不同材料类型分类。
选型
流量曲线图

∆p vmax. = 在整个行程范围内执行器可以保证正常工作时,阀门两端的**允许压差
∆p v100 = 阀门全开且流量为 &
V 100 时阀门两端的压差。单位为 kPa 或 bar
&
V 100
= 流量。单位为 m 3 /h(立方米/小时) 或 l/s(升/秒)
100 kPa = 1 bar ≈ 10 mWG

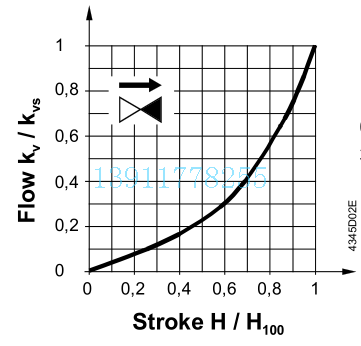

阀门流量特性

阀门流量特性
0... 30 % ⇒ 流量与行程成线性比例
30... 100 % ⇒ 符合 VDI / VDE 2173 标准, n gl = 3

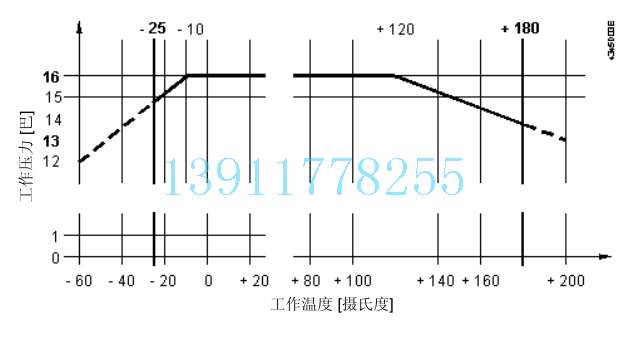

工作压力和温度

工作压力范围符合 ISO 7268 和 EN 1333 标准
工作温度范围(-25 ... +180 °C)符合 DIN 4747 和 DIN 3158 标准。
注意事项
工程
建议将阀门安装在回水管上,因为在供暖系统中,回水管的温度较低。这样可以延长阀芯
密封的寿命。
水质要求符合 VDI 2035 标准
在开式系统中,存在因水垢沉积导致阀塞抱死的可能(阀杆不能正常起落)。因此,在此
类应用中,应选用驱动力较大的 SKB 或 SKC 系列的执行器。此外,必须定期(每星期二
至三次)驱动阀杆运行。 注意:阀门的上游必须安装过滤器。
我们经常建议在闭式系统中,阀前也要安装过滤器来增强阀门的工作可靠性。
介质温度低于 0 °C 时,需使用 ASZ6.5 电子阀杆加热元件来防止密封套内的阀芯冻结。
出于安全性的考虑,该加热元件的工作电压设计为 AC 24 V,功率为 30 W。
安装
阀门和执行器可以简单地在安装位置上组装起来。既不需要特殊的工具,也不需要做任何
调整。
阀门出厂时均附有安装说明书。
安装位置
安装时,注意使阀门上的水流方向箭头标记与 实际水流方向保持一致。
调试
只有在执行器已经正确安装完毕后才可以调试阀门。
阀杆收缩:流量增加
阀杆伸长:流量减少
技术数据
功能参数 |
PN (耐压)等级 |
PN16 |
| 阀门流量特性 |
|
| 0 ... 30 % | 线性 |
| 30 ... 100 % 泄漏率 | ngl = 3 符合 VDI / VDE 2173 标准 Kvs 值的 0 ... 0.02 %,符合 VDE / VDI 2173标准 |
| 允许工作压力 | 在-25 ... +180 °C 范围内,1600 Kpa (16 Bar) |
|
| 符合 ISO 7268 / EN 1333/ DIN 4747 / DIN 3158 |
|
| 标准 |
| 法兰连接 | ISO 7005 |
| 行程 |
|
| – DN50 | 20 mm |
| – DN65 ... 150 | 40 mm |
材质 |
阀体 |
球墨铸铁 GGG-40 符合 DIN 1693 标准 |
| 阀座、阀塞、阀杆 | 不锈钢 |
| 密封环 |
|
| 标准型 | 黄铜 |
| 特殊型 | 不锈钢 |
| 密封材料 | EPDM-O 型环, PTFE 护套 |

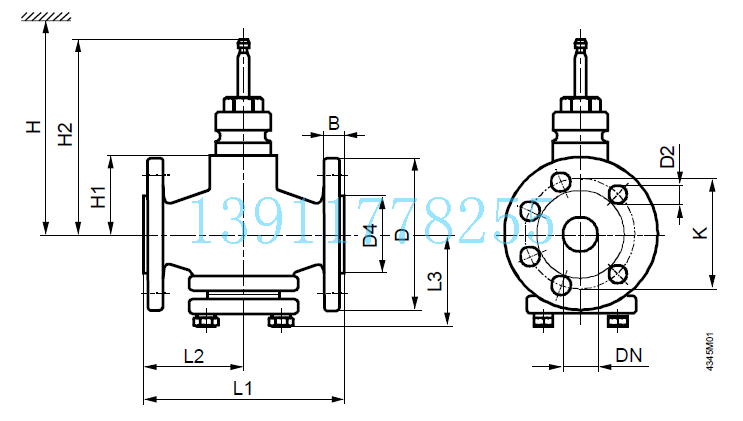

尺寸

DN | B | D | D2 | D4 | H1 | H2 | K | L1 | L2 | L3 | 重量 |
[mm] | | 直径 | 直径 | 直径 | | | | | | | [kg] |
50 | | 165 | 19 (4x) | 99 | 96 | 192.5 | 125 | 230 | 115 | 96 | 15,5 |
65 | | 185 | | 118 | 114 | 230.5 | 145 | 290 | 145 | 126 | 24 |
80 | 19 | 200 | | 132 | 126 | 242.5 | 160 | 310 | 155 | 148 | 29 |
100 | | 220 | 19 (8x) | 156 | 146 | 262.5 | 180 | 350 | 175 | 165 | 41 |
125 | | 250 | | 184 | 163 | 279.5 | 210 | 400 | 200 | 184 | 58 |
150 | | 285 | 23 (8x) | 211 | 186 | 302.5 | 240 | 480 | 240 | 210 | 80
|
DN [mm] | H |
| SKB... | SKC... |
50 | > 671 |
|
65 |
| > 689 |
80 |
| > 701 |
100 |
| > 721 |
125 |
| > 738 |
150 |
| > 761
|
尺寸单位:毫米
DN = 公称直径
H = 总执行器高度加上安装、连接、运行
最小安装空间或维护所需的到天花板
或墙壁的距离。
H1 = 由水管中心线到执行器安装边(上边缘)的距离
H2 = 阀门全关时的位置 (意味着阀杆完全伸出)
